В одном из наших предыдущих материалов с тестированием термоэлектрических модулей Пельтье в качестве охлаждающего устройства для центрального процессора мы уже говорили, что не стоит тратить деньги на столь сомнительную затею, а лучше вложить их в хорошую термопасту. Тем не менее у нас были некоторые мысли, касающиеся возможности построения СВО, где термоэлектрические модули Пельтье играли бы одну из ключевых ролей. В данной статье мы расскажем основные моменты по воплощении нами такой идеи в реальность.

Для этого нам потребуется:

  • Один большой кусок алюминиевого радиаторного профиля;
  • два Г-образных алюминиевых профиля аналогичной длины;
  • четыре вентилятора;
  • пять водоблоков;
  • и пять термоэлектрических модулей Пельтье.

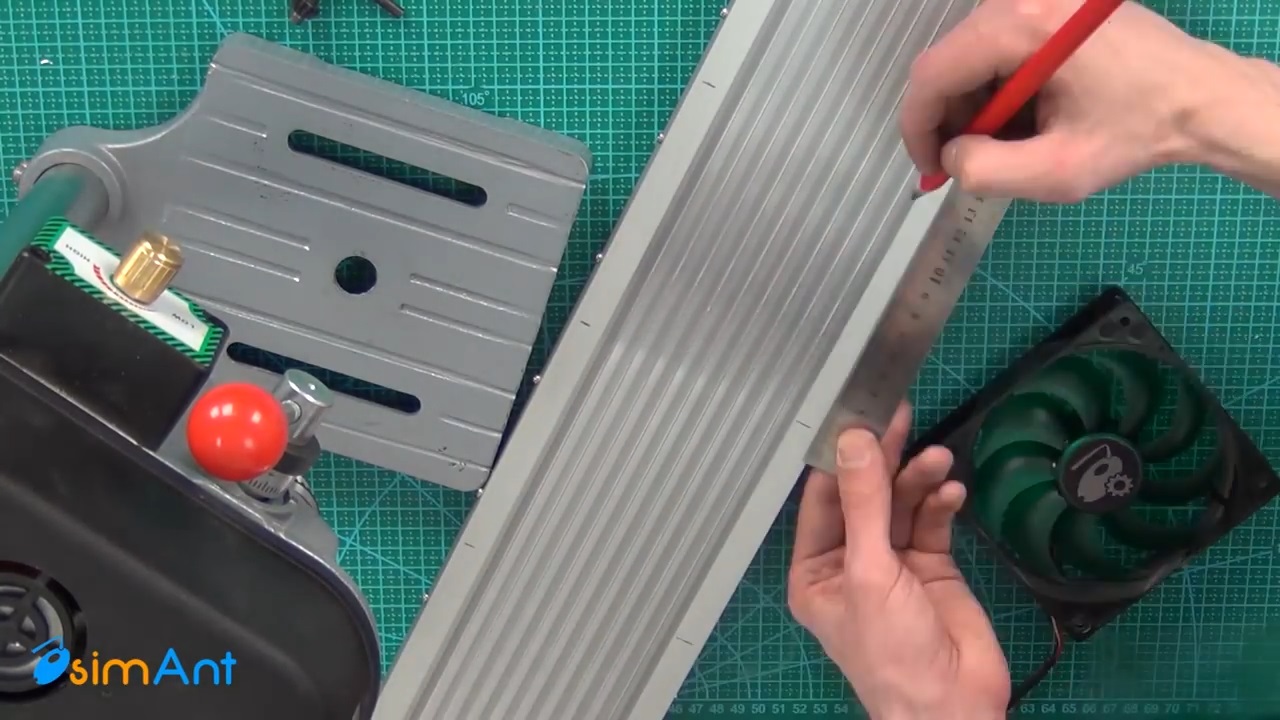

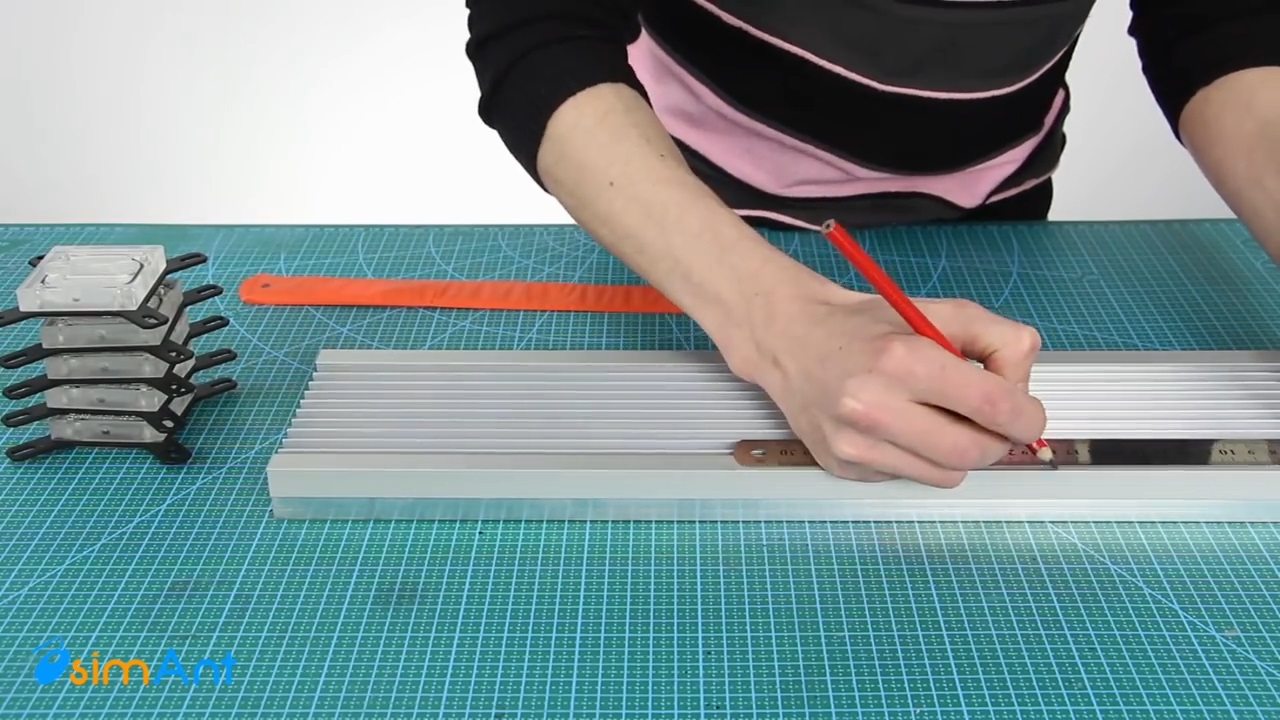

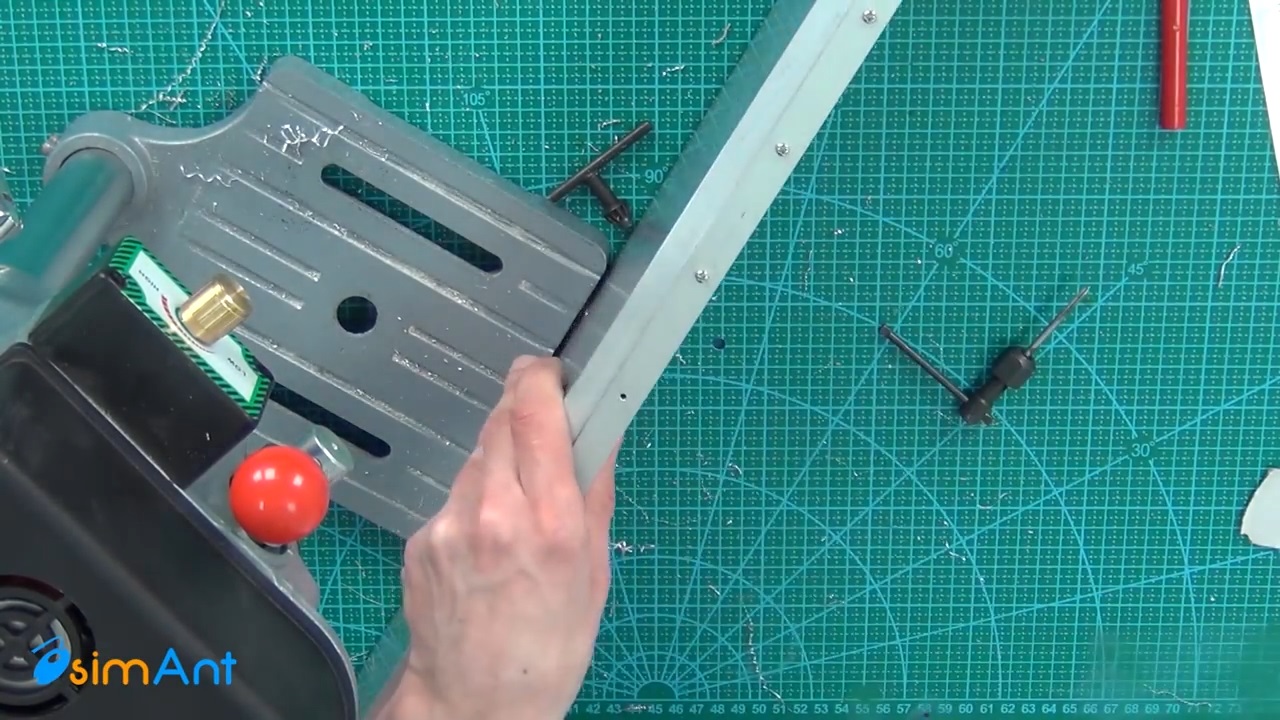

Сначала примеряем Г-образные профили к радиаторному и размечаем их на несколько равных отрезков.

 Система водяного охлаждения на модулях Пельтье на Процессор

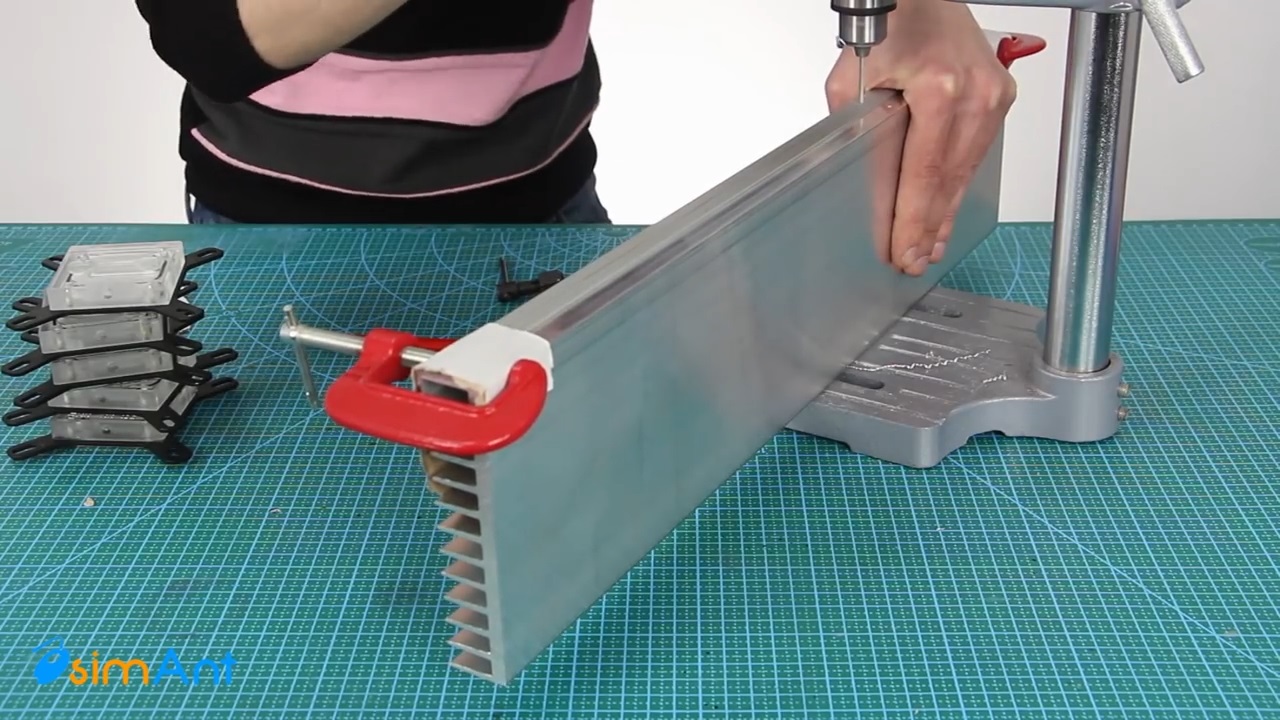

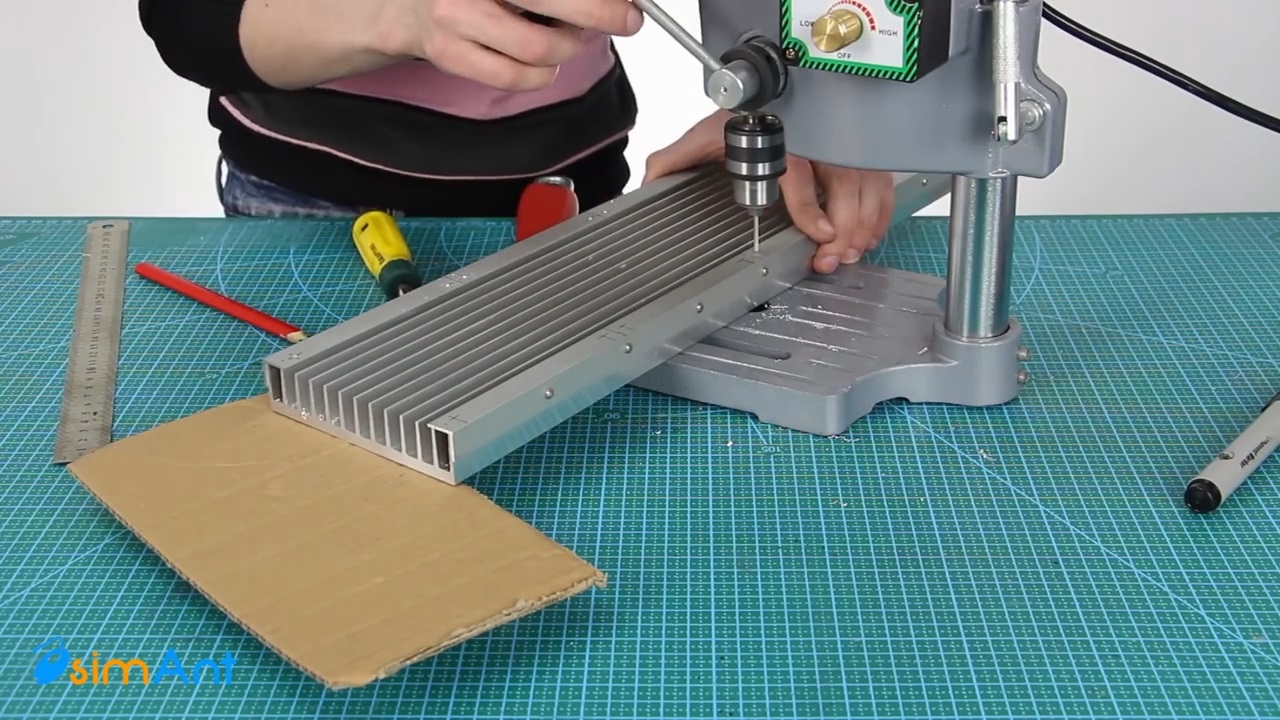

Сверлим отверстия для винтов

Система водяного охлаждения на модулях Пельтье на Процессор

после чего вкручиваем эти винты, чтобы оба Г-образных профиля вместе с радиаторным представляли собой единую конструкцию, которую теперь мы будем называть радиатором.

Система водяного охлаждения на модулях Пельтье на Процессор

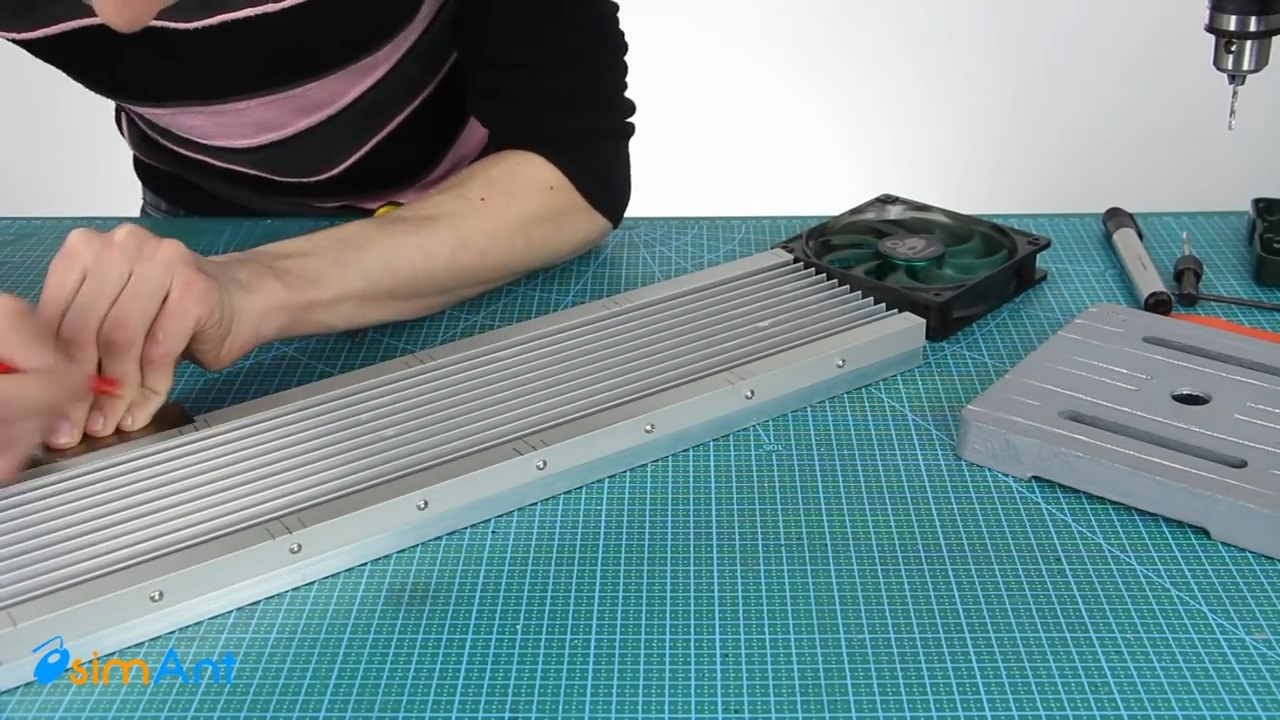

Далее на лицевой части радиатора размечаем посадочные места для установки вентиляторов

Система водяного охлаждения на модулях Пельтье на Процессор


Система водяного охлаждения на модулях Пельтье на Процессор

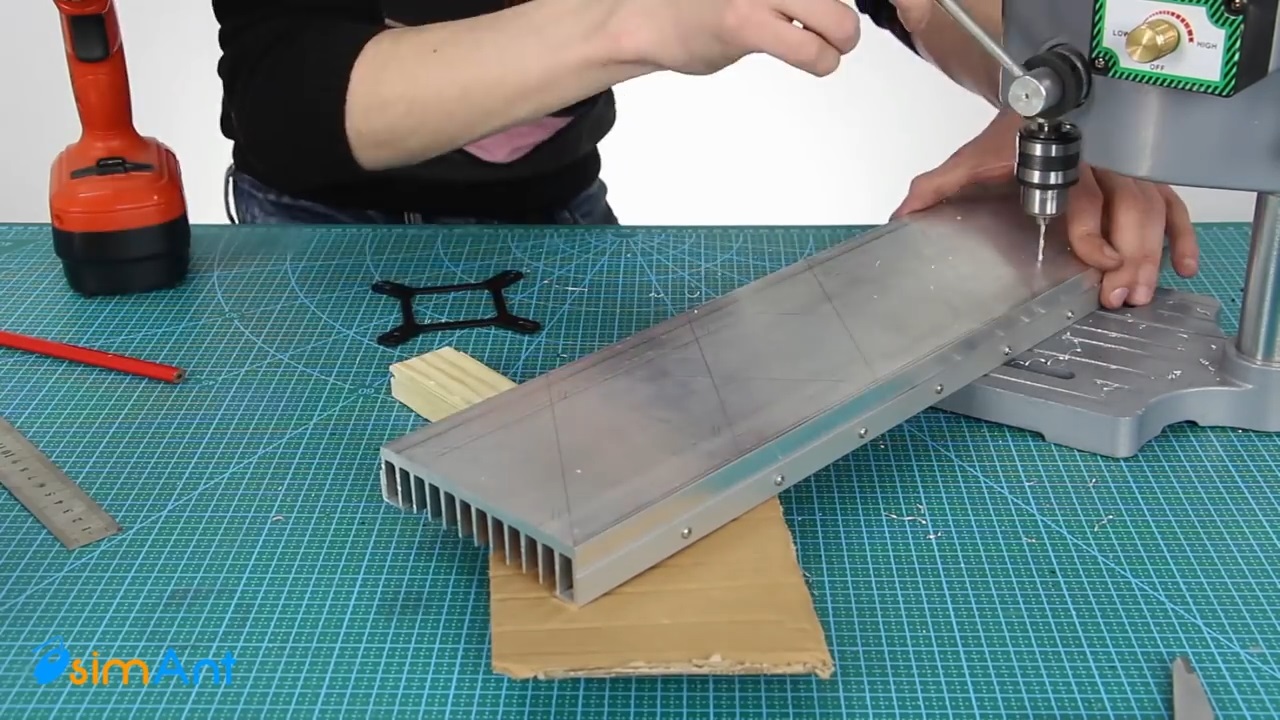

 и сверлим соответствующие крепежные отверстия для винтов.

Система водяного охлаждения на модулях Пельтье на Процессор

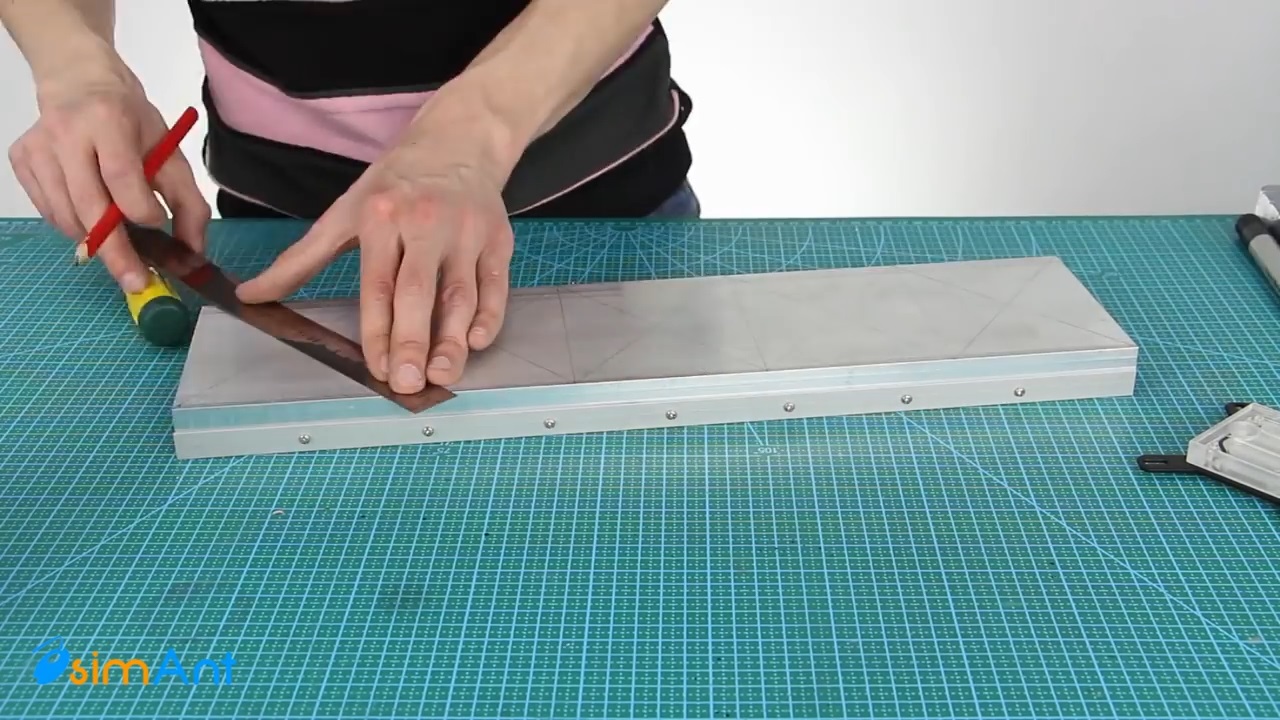

В свою очередь с обратной части радиатора размечаем посадочные места для водоблоков и элементов Пельтье.

Система водяного охлаждения на модулях Пельтье на Процессор

Система водяного охлаждения на модулях Пельтье на Процессор

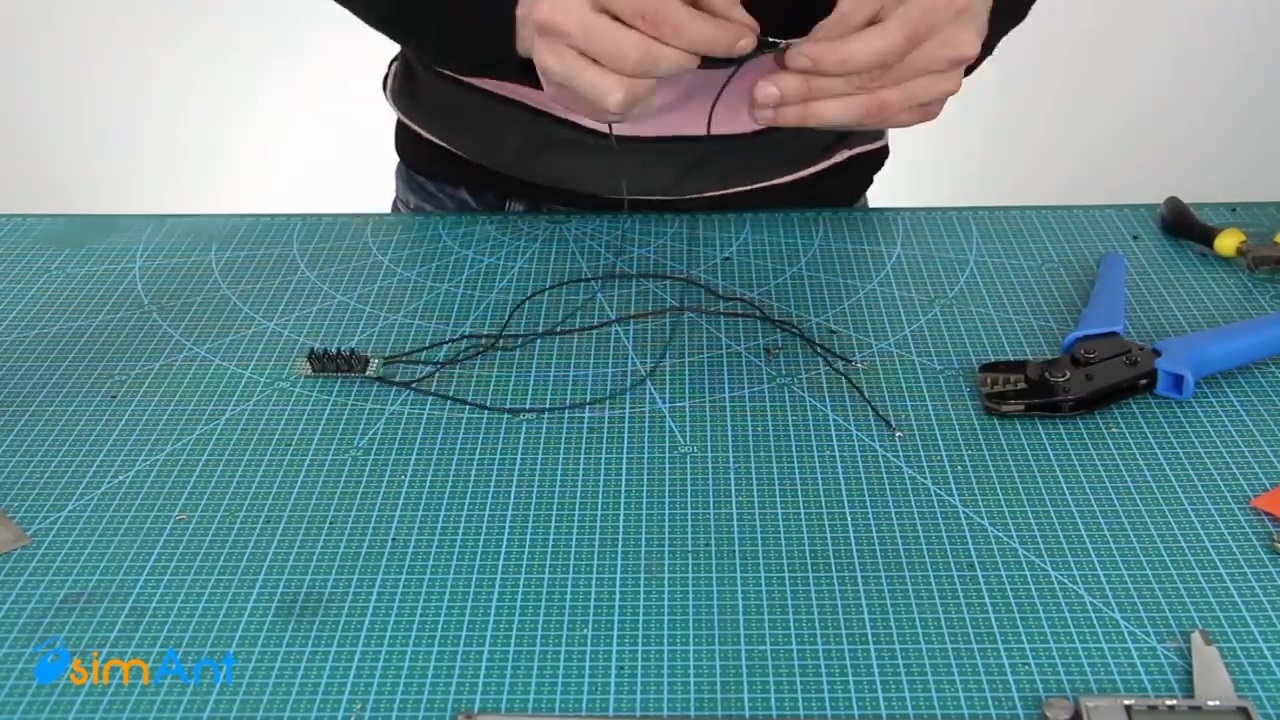

Собираем сплиттер питания вентиляторов.

Система водяного охлаждения на модулях Пельтье на Процессор

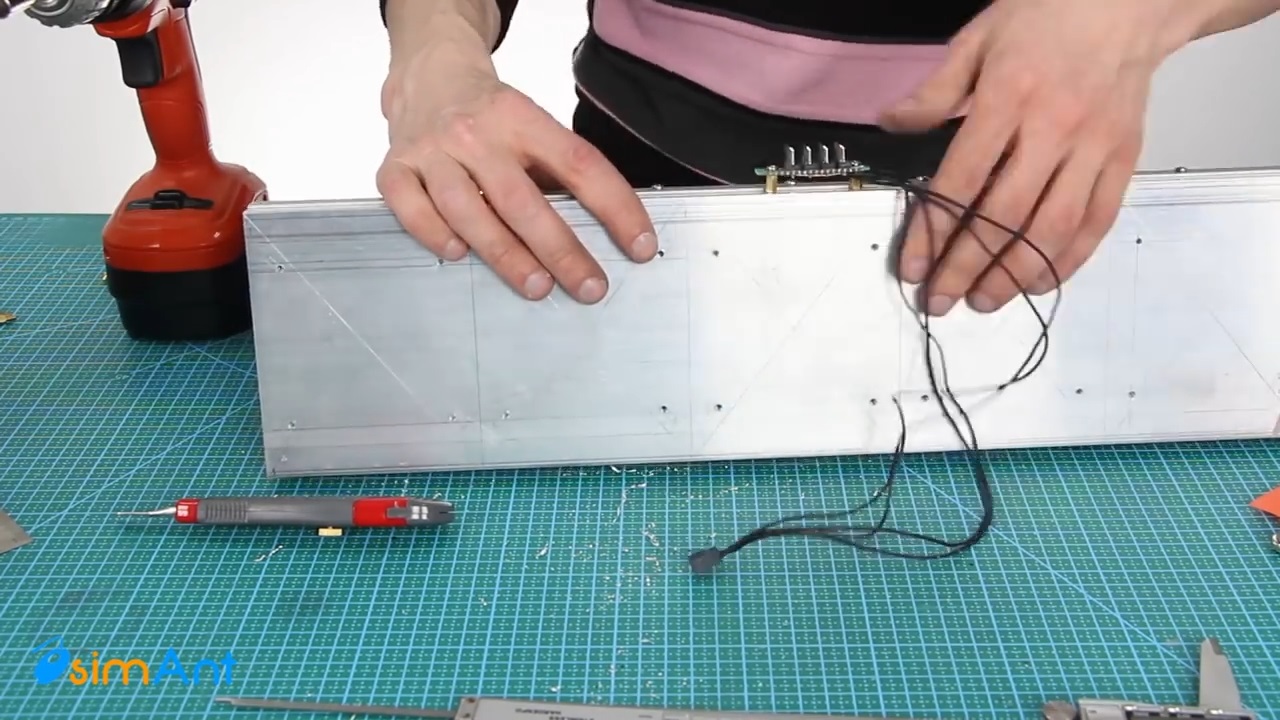

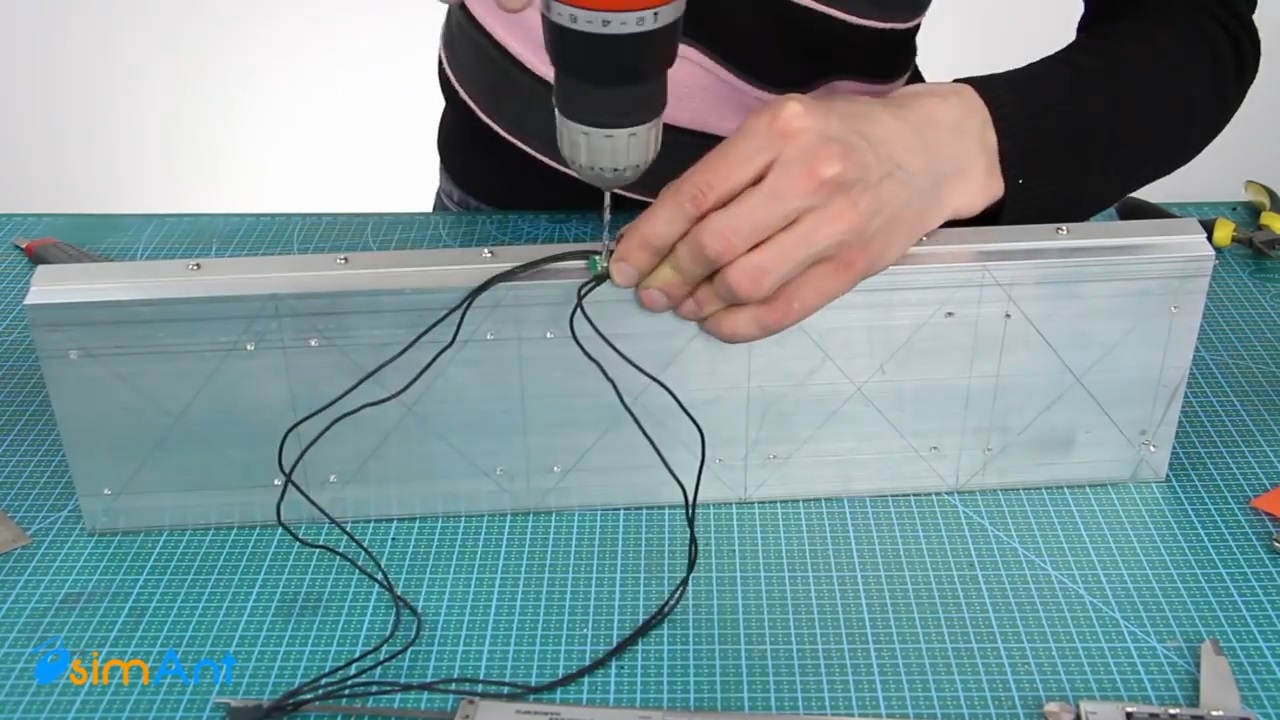

Назначаем ему место на радиаторе, сверлим отверстия и устанавливаем его.

Система водяного охлаждения на модулях Пельтье на Процессор

Система водяного охлаждения на модулях Пельтье на Процессор

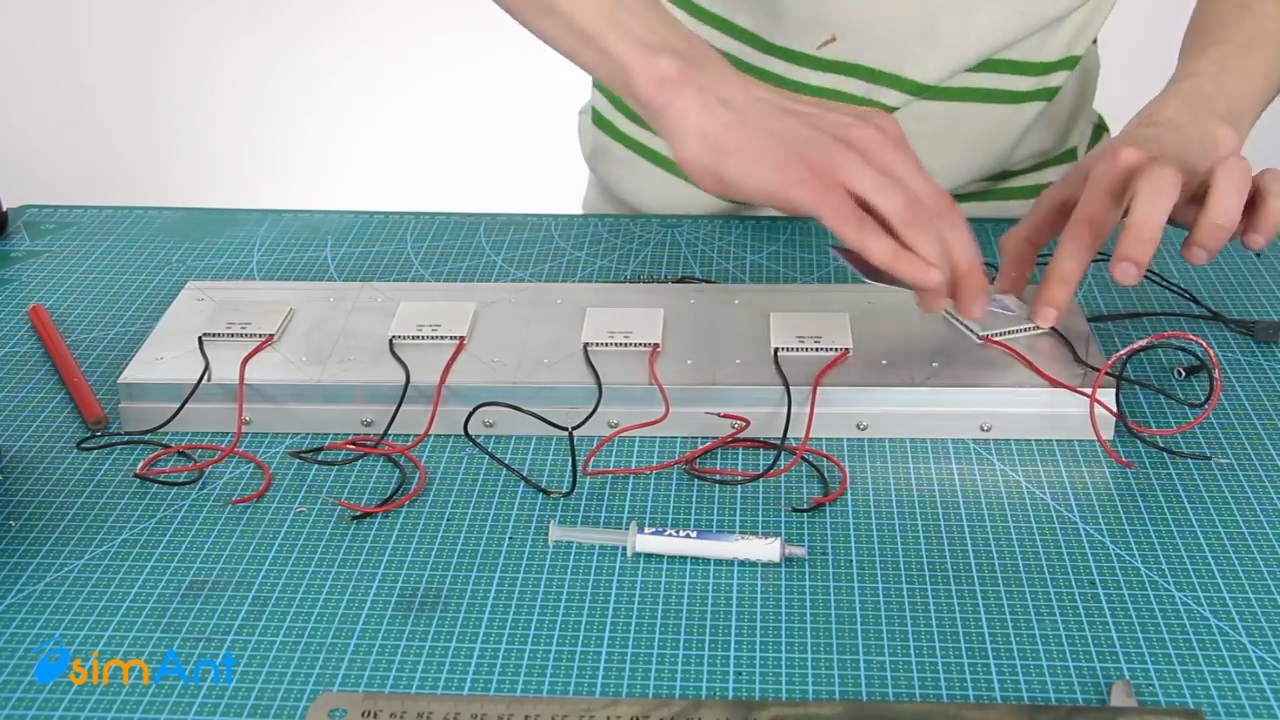

После этого наносим на термоэлектрические модули Пельте термопасту и монтируем их на нижнюю сторону радиатора.

Система водяного охлаждения на модулях Пельтье на Процессор

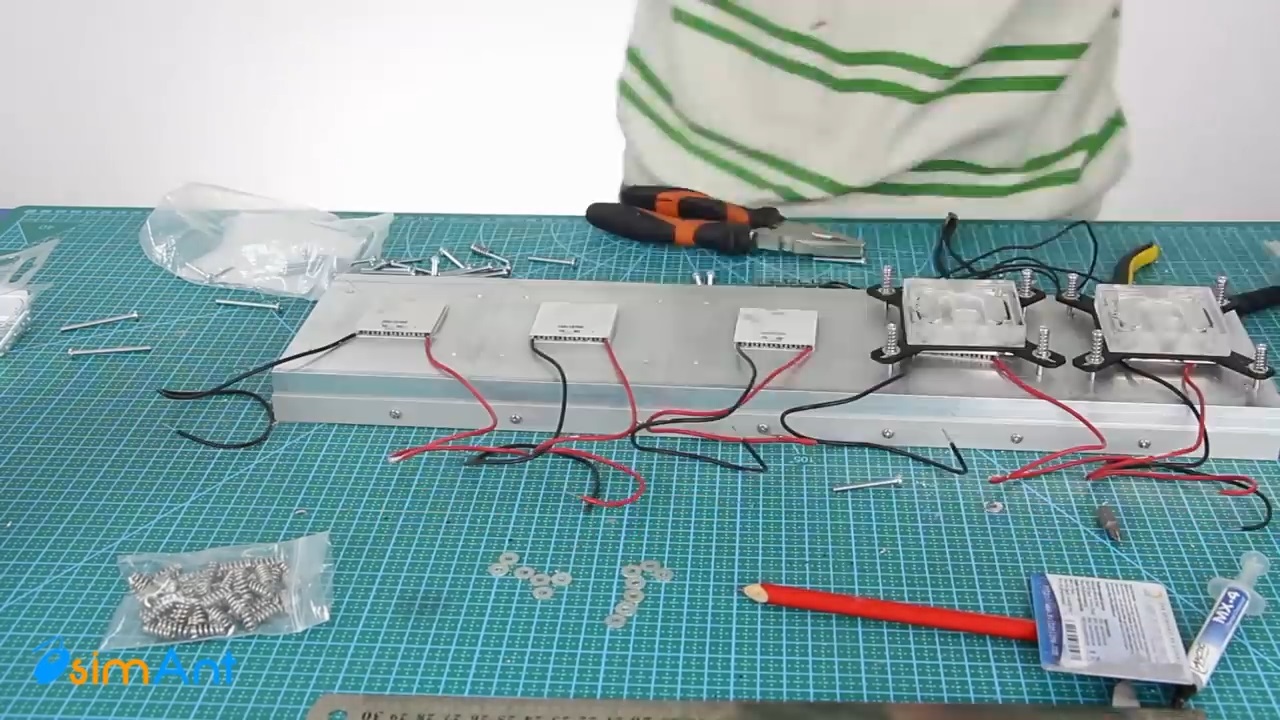

На них же сверху прикручиваем ватерблоки.

Система водяного охлаждения на модулях Пельтье на Процессор

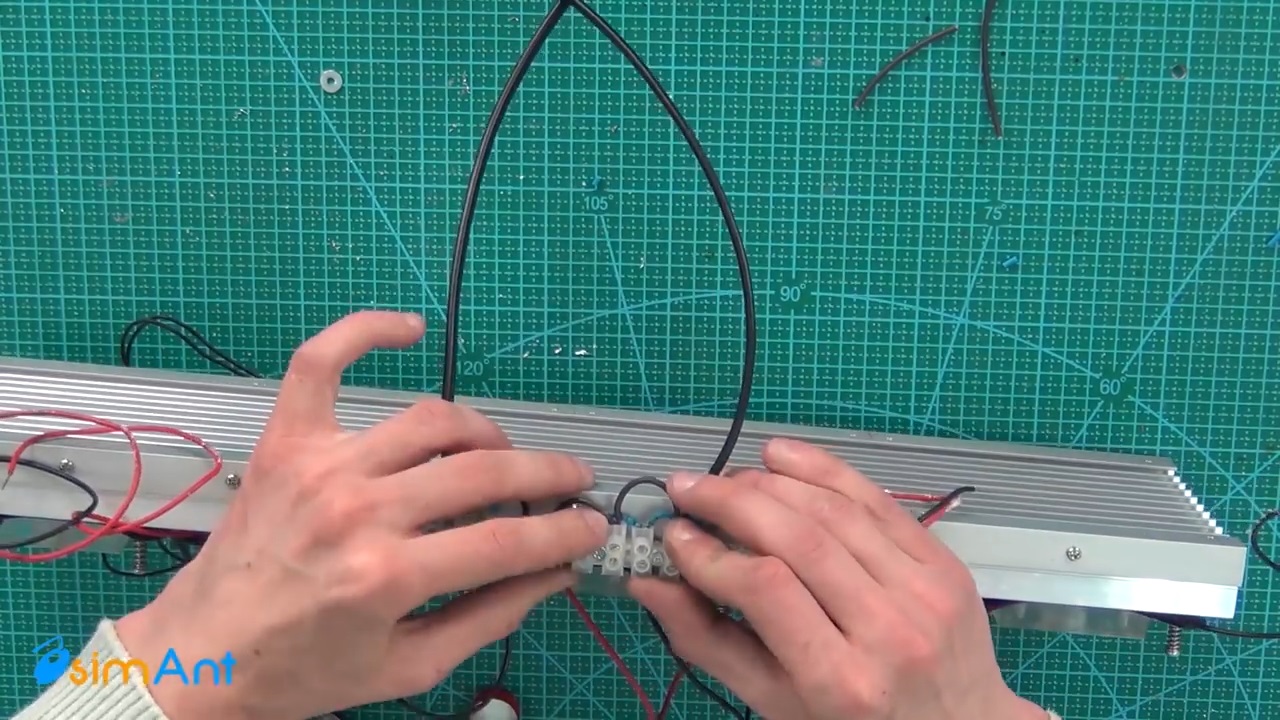

Собираем сплиттер для питания термоэлектрических элементов и цепляем его к радиатору с помощью супер-клея.

Система водяного охлаждения на модулях Пельтье на Процессор

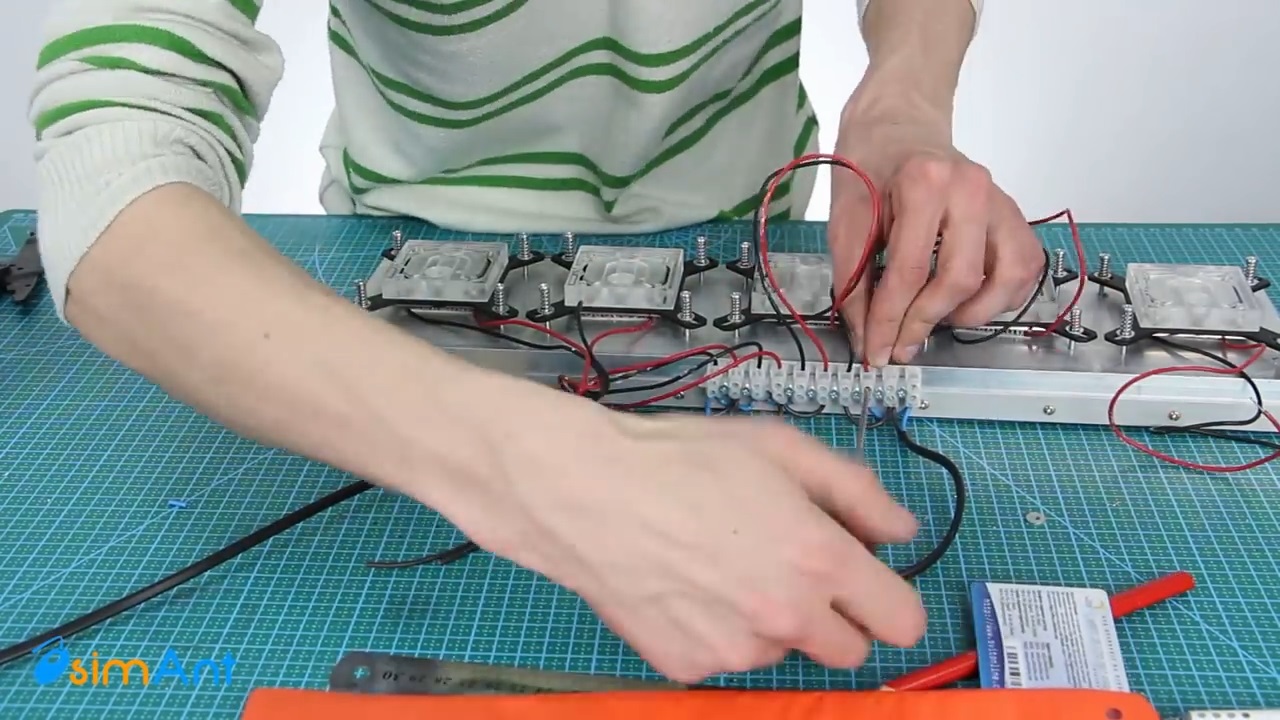

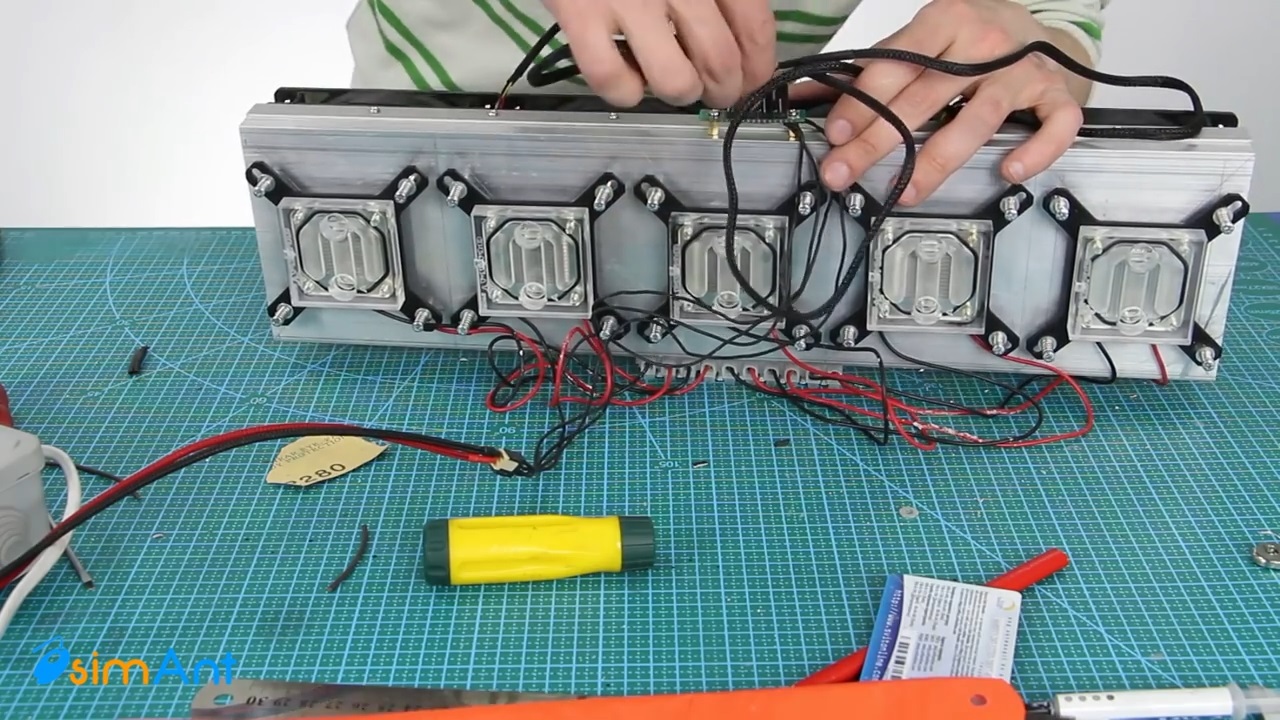

Подсоединяем модули Пельтье к данному сплиттеру.

Система водяного охлаждения на модулях Пельтье на Процессор

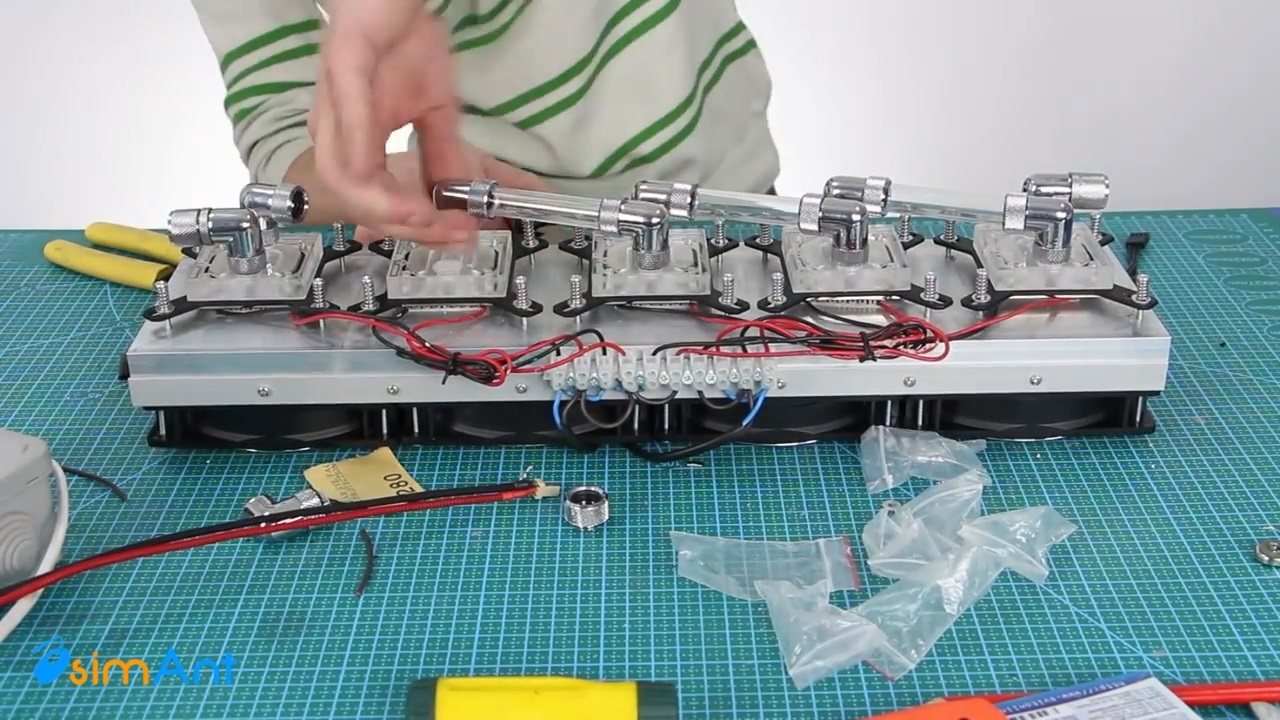

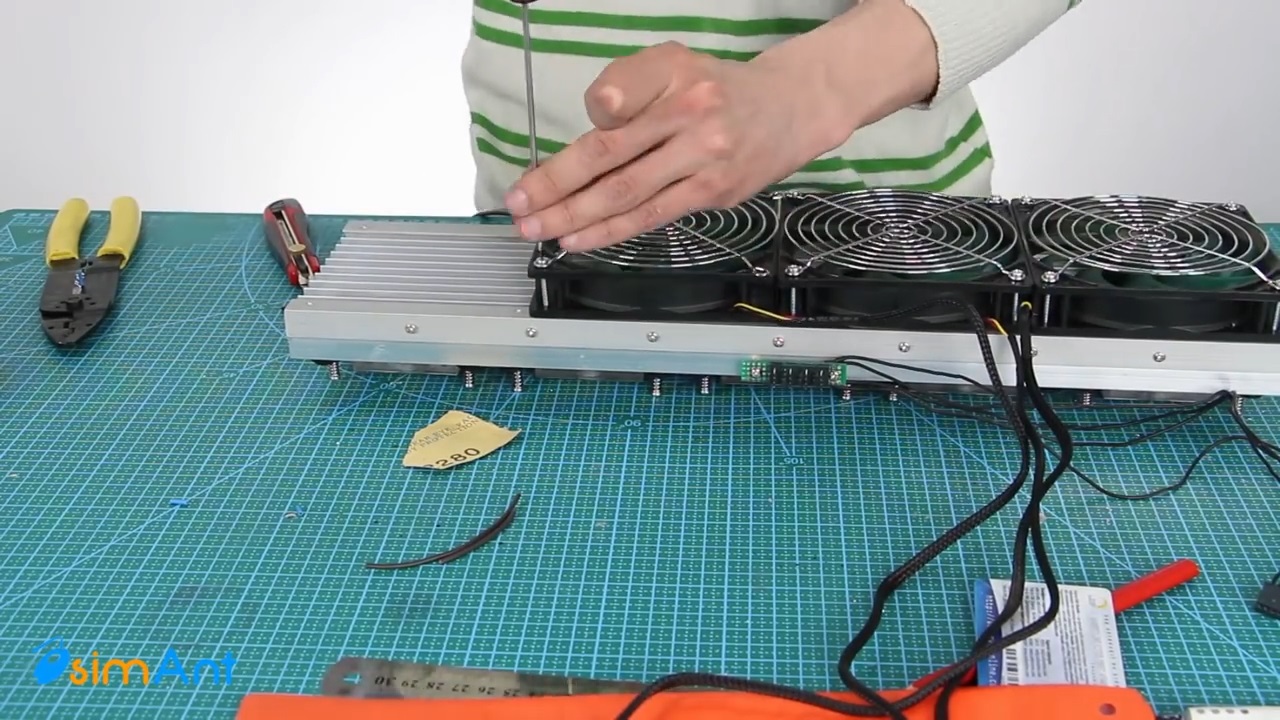

Далее монтируем вентиляторы

Система водяного охлаждения на модулях Пельтье на Процессор

и подсоединяем их также к своей схеме электропитания.

Система водяного охлаждения на модулях Пельтье на Процессор

Собираем контур будущей системы жидкостного охлаждения, соединив водоблоки последовательно.

Система водяного охлаждения на модулях Пельтье на Процессор

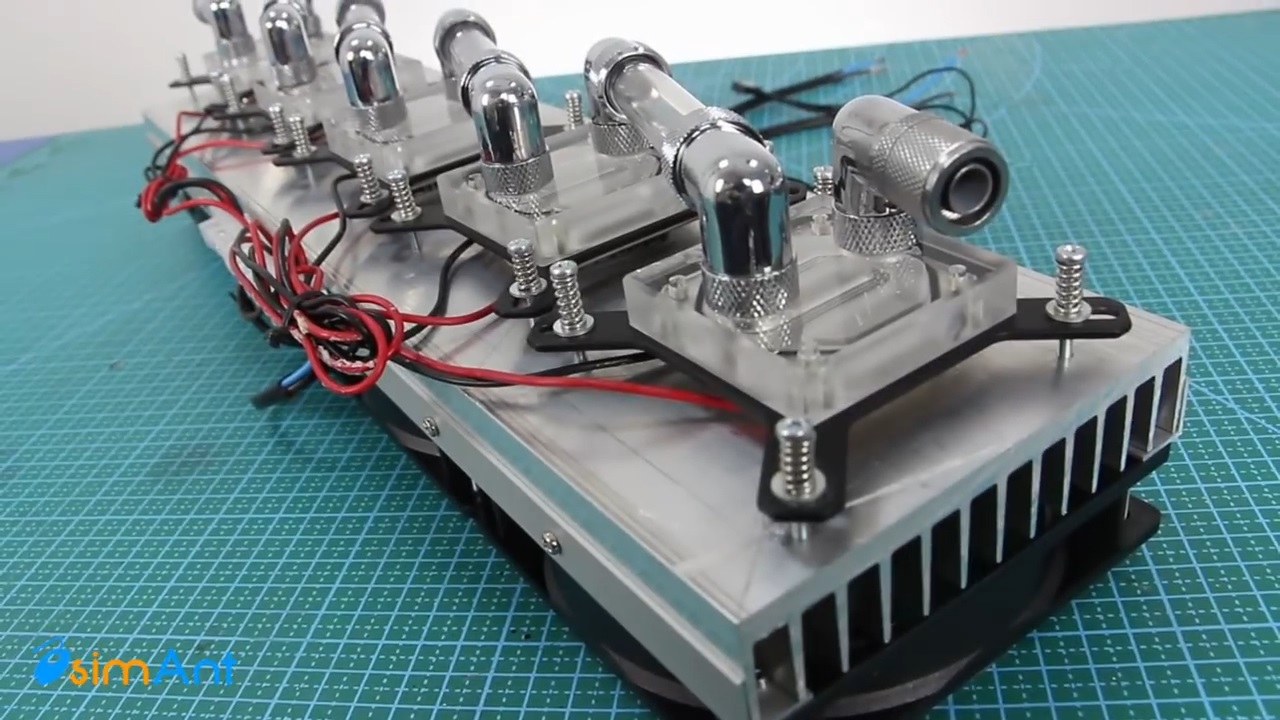

И в конце получаем такого вот монстра - систему водяного охлаждения на модулях Пельтье, обзор и испытание которой ты уже можешь найти на нашем Youtube-канале.

Система водяного охлаждения на модулях Пельтье на Процессор

Также предлагаем тебе детальнее изучить процесс конструирования данной необычной СВО, посмотрев приложенное ниже видео.
