Приветствуем, дорогой читатель!

Если ты интересуешься различными способами улучшения производительности своего компьютера, то наверняка уже хотя бы краем уха слышал о такой процедуре как скальпирование. Если же тебе не знаком этот термин, то скальпированием называется процедура снятия крышки процессора с целью установки системы охлаждения непосредственно на полупроводниковый кристалл ЦП или же банальной замены имеющегося внутри термоинтерфейса (который передает тепло от кристалла к крышке). По убеждениям многих пользователей эта процедура позволяет улучшить отвод тепла от кристалла процессора, тем самым обеспечивая ему лучший рабочий потенциал.

 Скальпируем процессор с помощью БОЛГАРКИ!

Мы тоже решили осуществить скальпирование процессора и поделиться с тобой подробностями о ходе данной процедуры, а также её результатами. А так как мы хотели внести в этот процесс нотку оригинальности, то решили усложнить себе задачу - и вместо привычных точных инструментов использовать для снятия крышки ЦП угловую шлифовальную машину, именуемую в народе также "болгаркой". Но оригинальность оригинальностью, а нашего, уже почти родного, Intel Core i7-4790k нам жалко, поэтому специально для данного эксперимента мы взяли Intel Celeron G1850, который тем не менее является самой топовой моделью из семейства Celeron под платформу 1150.

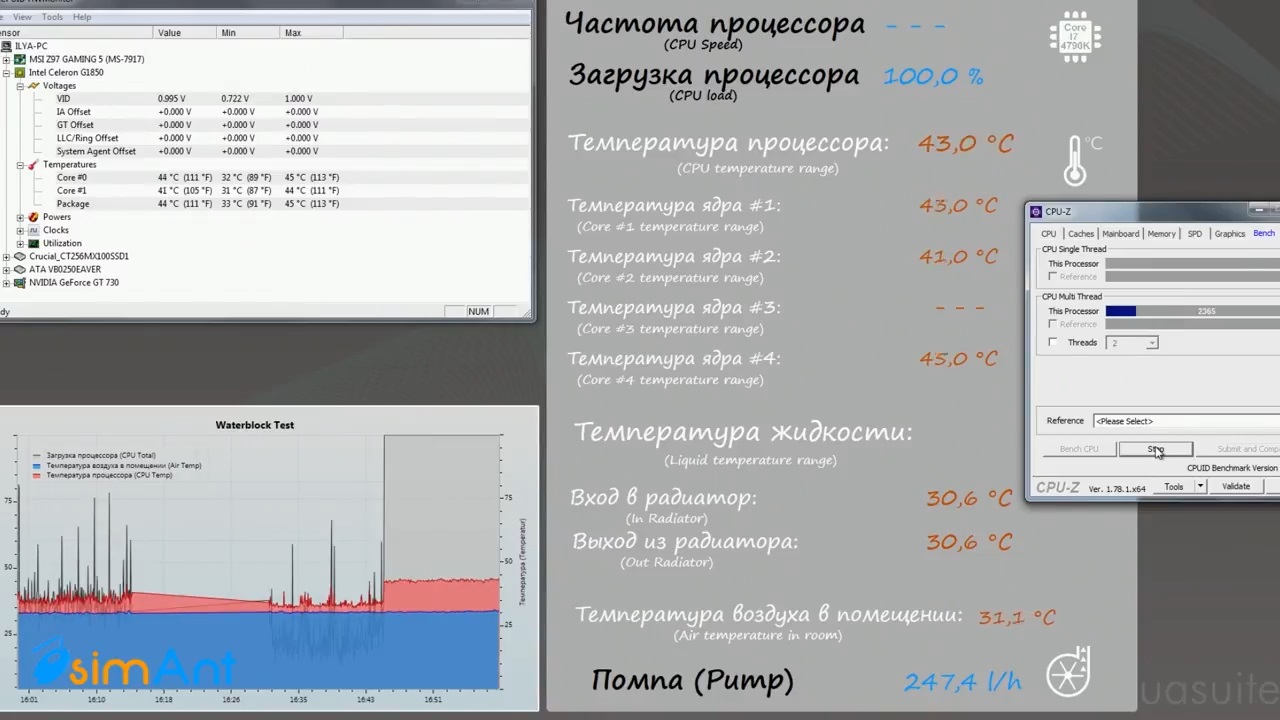

Прежде чем производить скальпирование указанного процессора, мы измерим его температуру при полной загрузке, чтобы было с чем сравнивать результаты эксперимента.

Скальпируем процессор с помощью БОЛГАРКИ!

Как видим, температура Intel Celeron G1850 во время стресс-теста достигает максимума в 45°С.

Дальше можно приступать к скальпированию. Первоначальный план - пройтись по самым краям крышки и таким образом спилить только верхнюю часть процессора. Это позволит поставить систему охлаждения на сам кристалл. При этом в его конструкции останутся стенки, которые не дадут системе охлаждения после установки наклоняться в какую-либо сторону. А как получится на деле, увидим по ходу процесса.

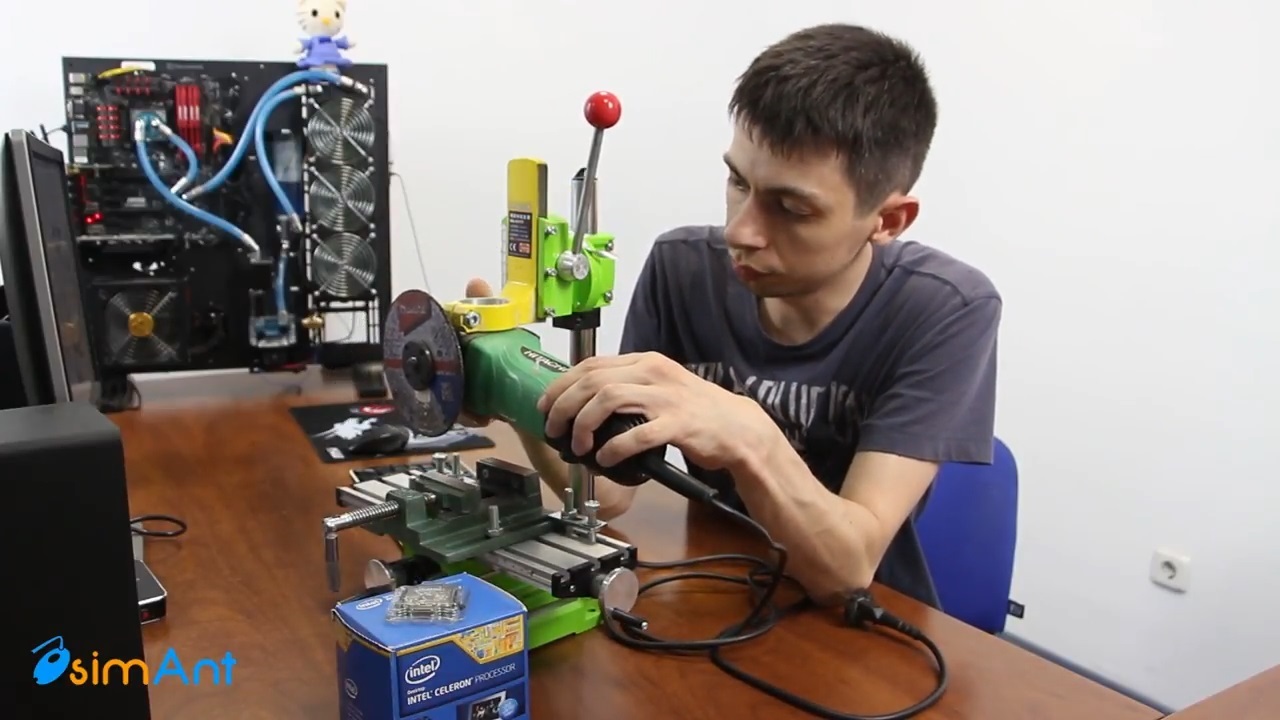

Так как "болгарка" - это довольно грубый инструмент, для придания хоть какой-то точности ходу скальпирования мы закрепим её на станину, которая позволит выполнять процедуру скальпирования более аккуратно и снизит риск уничтожения ЦП.

Скальпируем процессор с помощью БОЛГАРКИ!

Мы постараемся произвести спил очень аккуратно, чтобы снять часть крышки по самым краям и потом просто ее демонтировать.

Готовимся к скальпированию.

Скальпируем процессор с помощью БОЛГАРКИ!

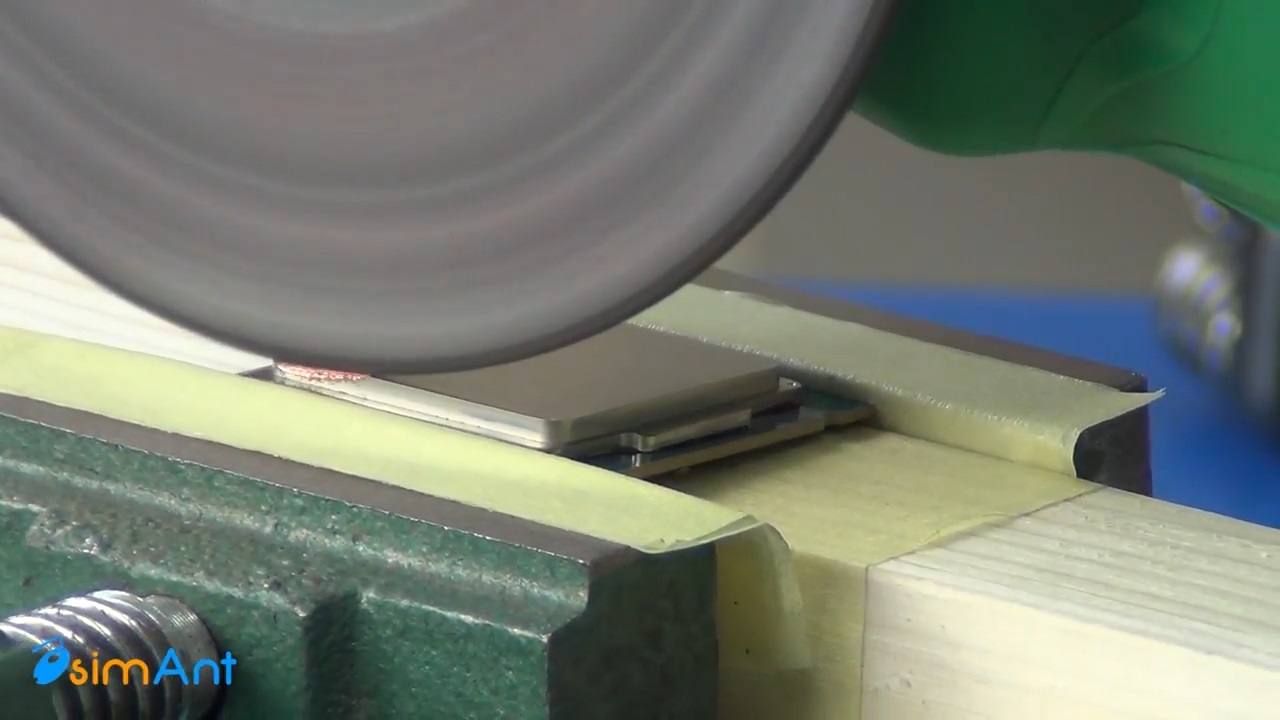

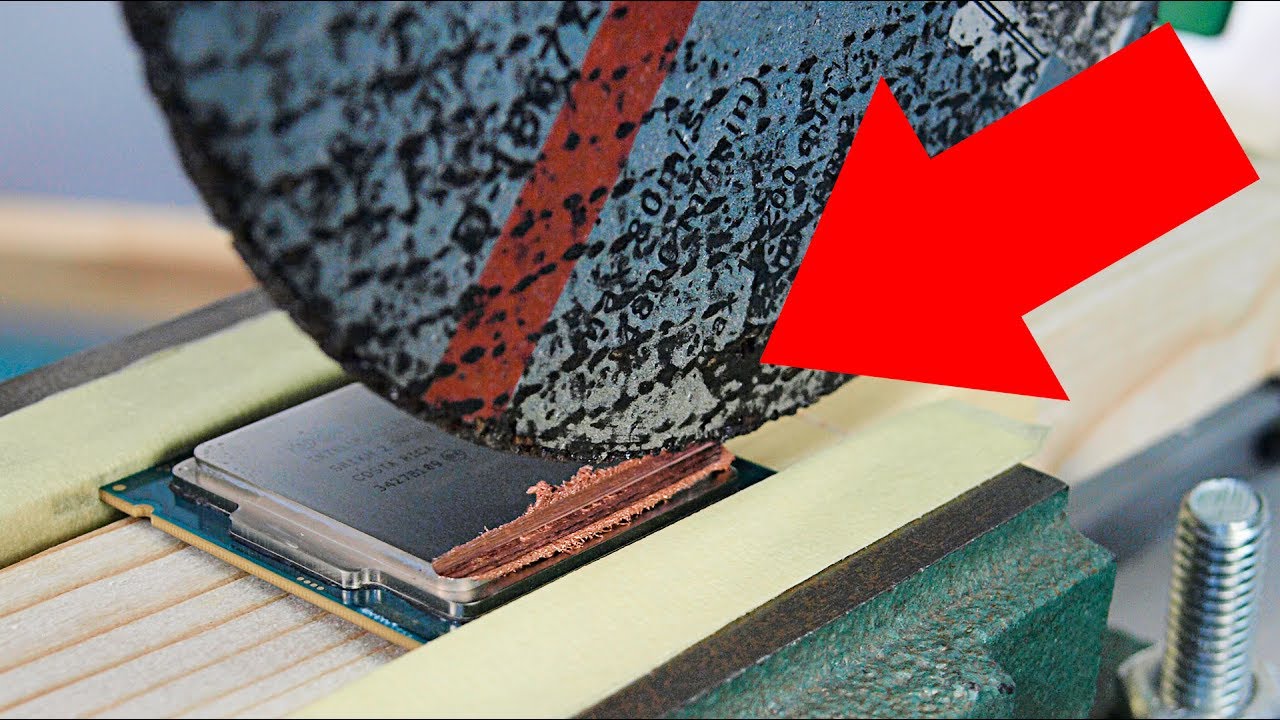

И начинаем сам процесс скальпирования

Скальпируем процессор с помощью БОЛГАРКИ!

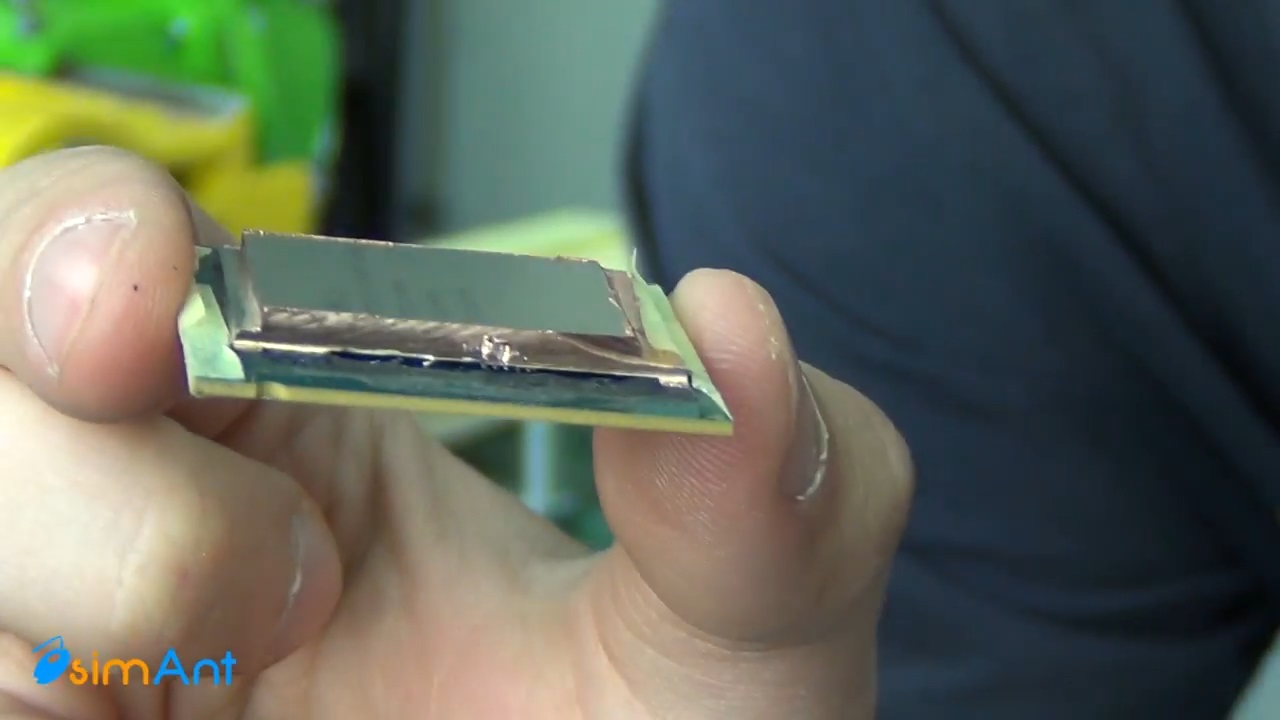

На изображении ниже видно результат обработки. Отметим, что крышка процессора почти прилегает к текстолитовой плате.

Скальпируем процессор с помощью БОЛГАРКИ!

После изрядного издевательства над крышкой, представляющей собой довольно толстый кусок меди, мы поняли, что придется снимать её полностью, а не оставлять стенки для более удобного размещения системы охлаждения. Мы прошлись гравером максимально близко к текстолитовой плате, но снять крышку это не помогло.

Скальпируем процессор с помощью БОЛГАРКИ!

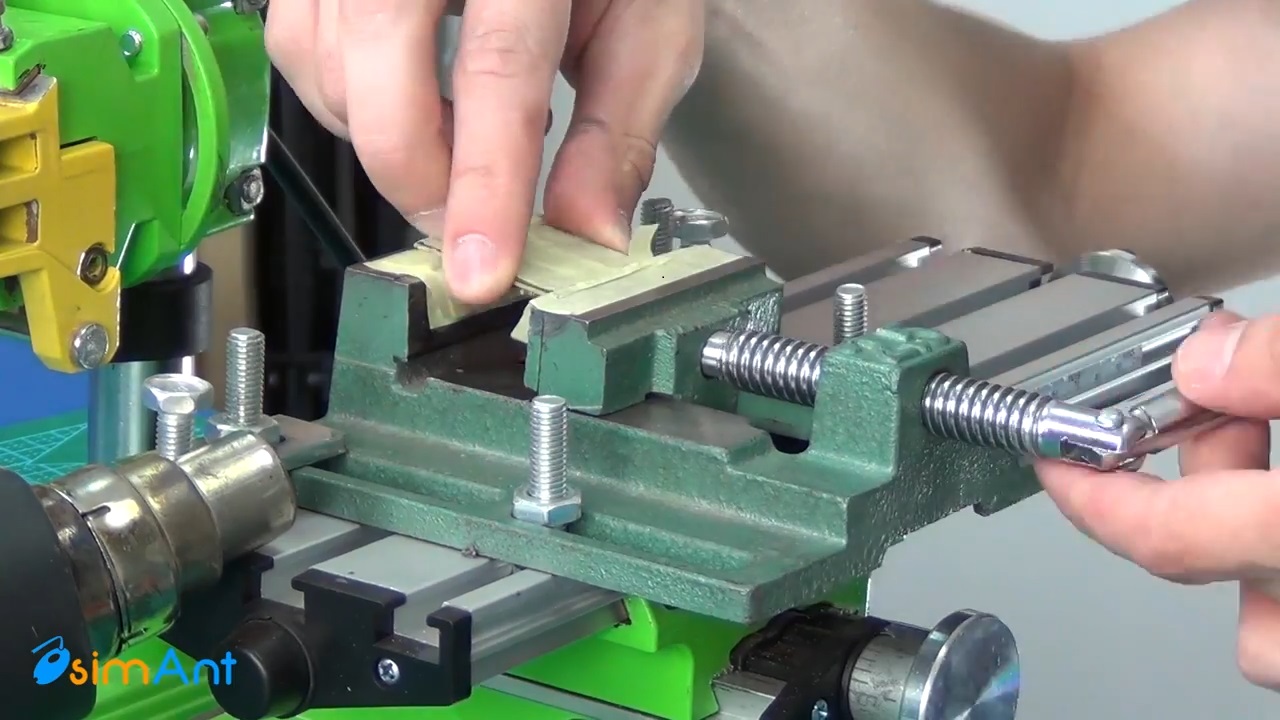

Чтобы все же это сделать и случайно не разрезать процессор придется воспользоваться тисками и демонтировать крышку методом сдвига.

Скальпируем процессор с помощью БОЛГАРКИ!

Для того, чтобы снять крышку данным методом, нужно его прогреть. Воспользовавшись строительным феном и начав прогревать со стороны текстолитовой платы мы поняли, что крышка не хочет поддаваться, тогда решено было прогревать со стороны самой крышки - и тут все пошло, как по масло. Вот так выглядела вся установка для этого.

Скальпируем процессор с помощью БОЛГАРКИ!

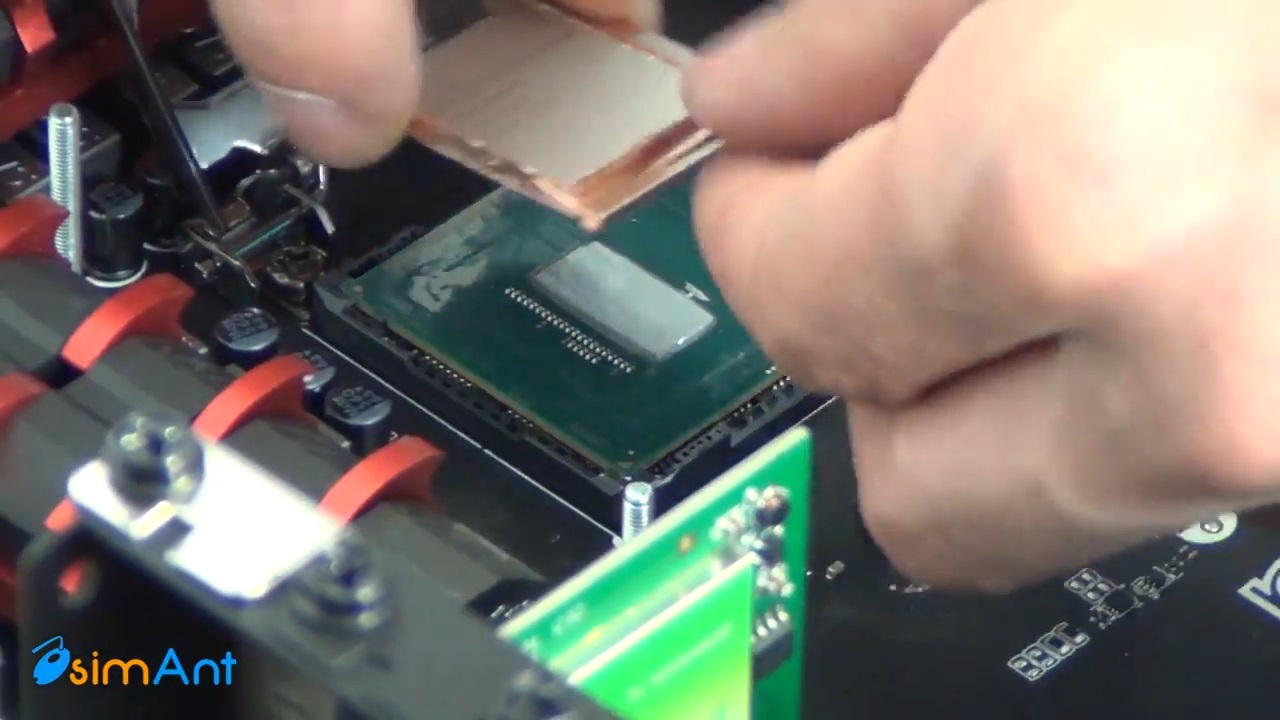

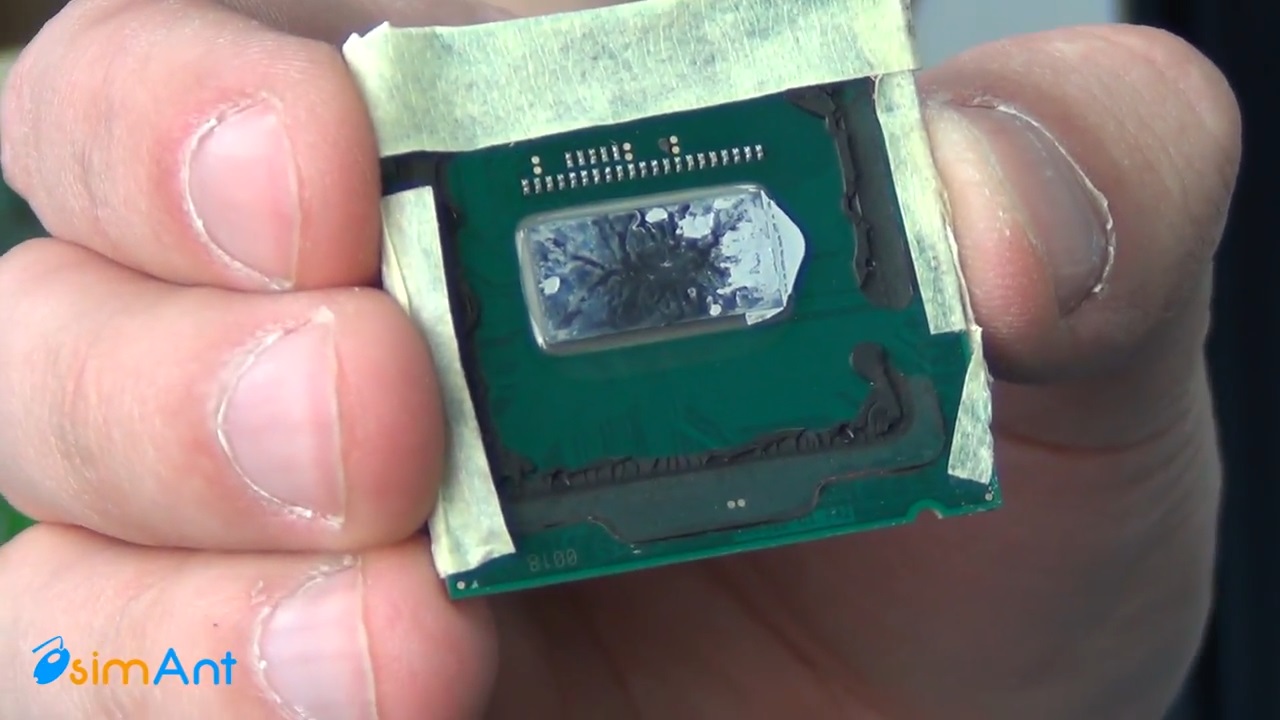

После того, как закончилось наше невероятное скальпирование, процессор выглядел визуально живым и потенциально работоспособным, ведь нам каким-то чудом удалось избежать повреждения его электронной составляющей.

Скальпируем процессор с помощью БОЛГАРКИ!

К сожалению, установить ватерблок непосредственно на кристалл не получится, так как он банально к нему не достанет из-за особенностей конструкции, поэтому далее по плану - заменить высохшую внутри термопасту на Arctic MX-4, поставить остатки крышки обратно и провести тестирование нагрева в таком виде. Больших надежд у нас нет, так как крышка в процессе эксперимента сильно пострадала, что с большой вероятностью повлияет на её теплопроводные характеристики.

Скальпируем процессор с помощью БОЛГАРКИ!

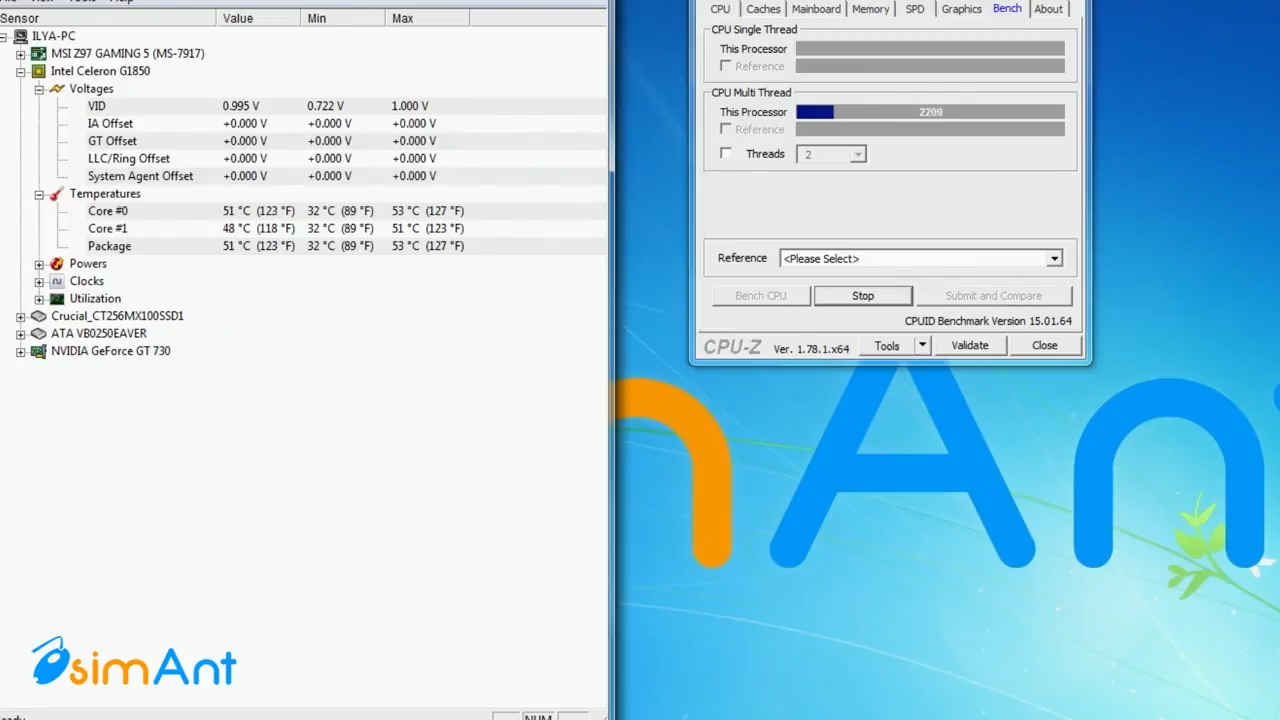

Результаты температурного теста.

Скальпируем процессор с помощью БОЛГАРКИ!

Температура достигает 53°С, что на целых 8 градусов выше этапа до скальпирования.


Подведем итоги


Процессор жив, процессор работает, хоть и не так как мы рассчитывали - температура после скальпирования только повысилась. Причина такой неудачи, скорей всего, в испорченной крышке. В остальном же - процессор герой, так как с честью выдержал наши экзекуции.

Рекомендуем тебе не повторять все увиденное самостоятельно, так как с такими грубыми инструментами вероятность привести процессор в негодность крайне велика. А если решишься осуществить что-то подобное, то надеемся, наш опыт позволит сделать тебе это более удачно.
