Распределительная плата для серверных станций от Alphacool ES Distro Plate C5

Пластины Alphacool ES Distro Plates обеспечивают порядок в системе и облегчают замену компонентов в сочетании с быстроразъемными креплениями. Они предлагают широкие возможности монтажа и являются идеальной основой для любой корпоративной системы, которая должна быть оснащена водяным охлаждением.

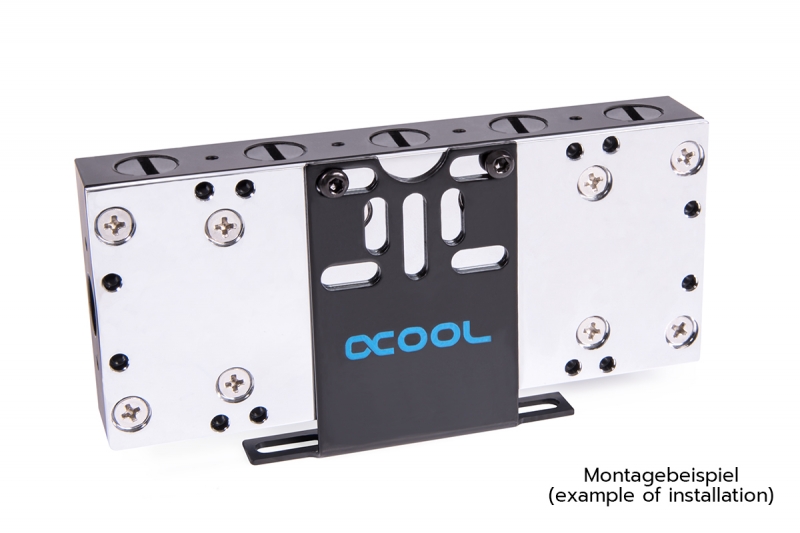

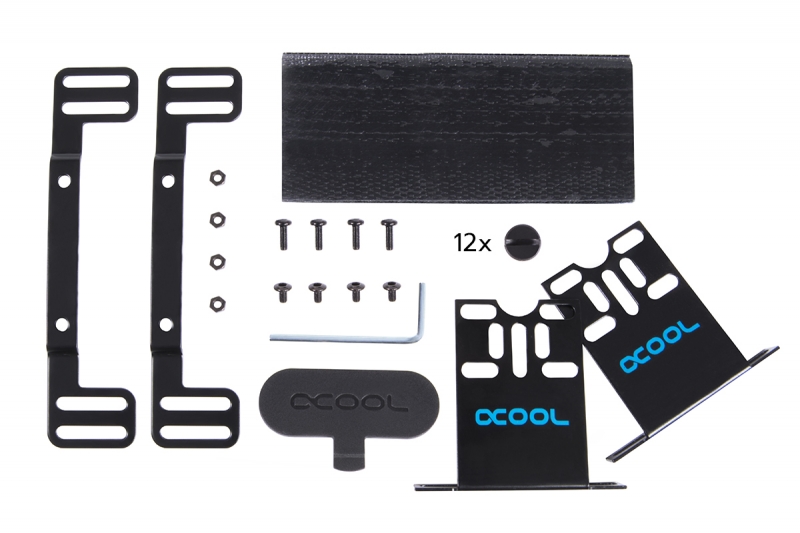

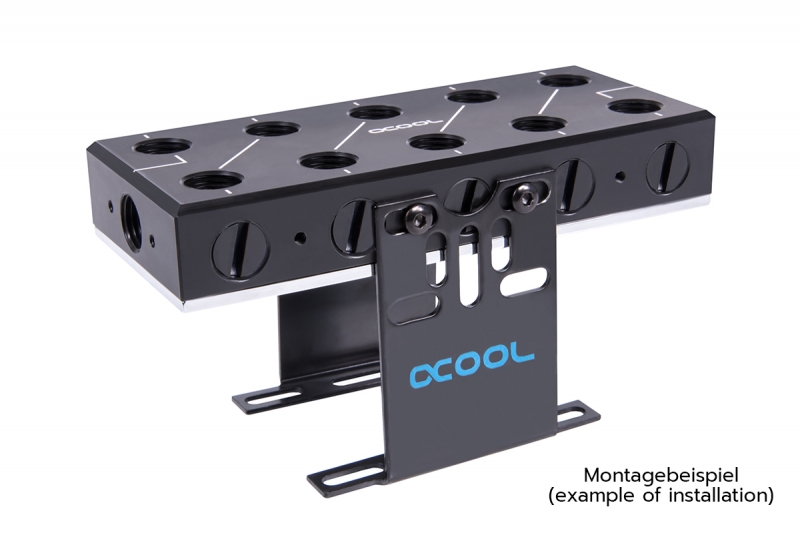

Пластины ES Distro Plates можно устанавливать различными способами. Самый простой и быстрый вариант - это сборка с помощью прилагаемой самоклеящейся застежки-липучки. Одна сторона приклеивается непосредственно к пластине дистрибутива, другая - к любой точке корпуса. Затем вы можете просто надеть пластину Distro на застежку-липучку. В комплект поставки входят специальные ножки и монтажные рамы, которые предлагают несколько вариантов установки. С помощью монтажных принадлежностей распределительную пластину можно установить на любое пространство для вентиляторов размером 120 или 140 мм. Входящие в комплект ножки также предлагают множество вариантов монтажа, включая вариант вертикального крепления на одной ножке. Различные резьбовые отверстия по бокам и сзади пластины ES Distro Plate предлагают дополнительные варианты прямого монтажа,

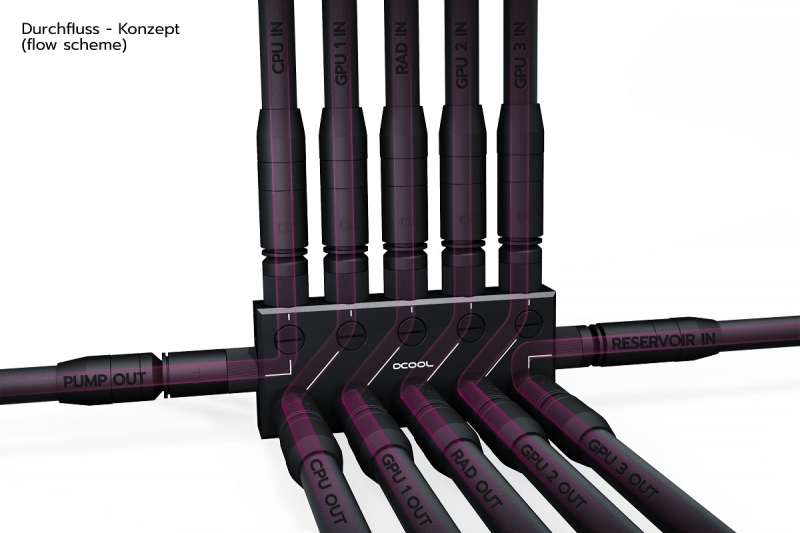

ES Distro Plate C5 имеет в общей сложности 22 варианта подключения в формате G1 / 4 с глубиной резьбы 5 мм. По 5 соединений на каждой длинной стороне, 10 наверху и соединительная резьба на каждой стороне. Однако следует отметить, что все соединения создаются попарно. Таким образом, вы можете использовать только верхнее или боковое подключение. Исключение составляют два трех варианта подключения на лицевых сторонах. Здесь могут использоваться только боковые, верхние или передние соединения. Точные варианты показаны в инструкции. В этой конфигурации все компоненты водяного контура могут быть очень легко подключены к распределительной плате. Разумеется, несколько плат ES Distro Plates также могут быть подключены последовательно.



Д x Ш x В56 х 130 х 22,5 мм

Материал верхаАцеталь

Нижняя сторона материалаНикелированная медь

связи22 x G1 / 4 "
